Флотаторы для очистки загрязненных сточных вод

Флотационные установки применяются для: очистки сточных вод на предприятиях пищевой, целлюлозно-бумажной, нефтехимической, химической, масложировой, текстильной, металлургической промышленности, а также забойных цехов и, очистки сточных вод после мойки автомобилей, агрегатов, деталей, тары, очистки ливневых вод гаражей, автостоянок, промышленных предприятий, хранилищ нефтепродуктов, очистки стоков перед биологическими сооружениями.

Смотреть тут

Флотационные установки (флотаторы)

Серия TEREK

null
Эффективная установка
null
Нефтепродукты очищает до 99%
null
Взвешенные вещества очищает до 95%
null
Жиры очищает до 95%
null
Производительность установок от 1 м3/ч до 100 м3/ч
null
Материал исполнения: Сталь СТ.3, нержавеющая сталь AISI304, AISI316
null
Шкаф управления в комплекте
null
Надежная конструкция и простота эксплуатации
null
Простой процесс пуско-наладочных работ
Для удаления различных загрязнений из стоков используют разные очистные сооружения Рассмотрим более подробно такой вид сооружений как флотаторы
Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Нефтепродукты до 500 мг/л до 99 % (За исключением растворенной части)
Взвешенные вещества до 1000 мг/л до 95 %
Жиры до 500 мг/л до 95 %
ХПК до 4000 мгО2/л до 80 % (За исключением растворенной части)
БПК до 2500 мгО2/л до 80 % (За исключением растворенной части)

Флотационная установка – это специализированное оборудование, используемое для процесса флотации, который направлен на удаление загрязнений из воды или сточных вод. Она состоит из различных компонентов, таких как насосы, сатураторы, импеллеры и системы фильтрации, которые работают совместно для эффективной обработки воды. Флотационные установки широко используются в различных отраслях, включая промышленность и очистку воды для коммунальных нужд.

Область применения

Флотационные установки применяются для: очистки сточных вод на предприятиях пищевой, целлюлозно-бумажной, нефтехимической, химической, масложировой, текстильной, металлургической промышленности, а также забойных цехов и, очистки сточных вод после мойки автомобилей, агрегатов, деталей, тары, очистки ливневых вод гаражей, автостоянок, промышленных предприятий, хранилищ нефтепродуктов, очистки стоков перед биологическими сооружениями.

Принцип работы

Принцип работы установки основан на насыщении воздухом части очищенной воды и смешении ее с очищаемой водой в установке напорной флотации. Микропузырьки воздуха размером 20-50 мкм, прилипая к частицам загрязнений, выносят их на поверхность, образуя пенный слой (флотошлам), собираемый со всей поверхности скребковым механизмом.

С целью повышения степени очистки на установке предусмотрена возможность применения реагентов. Дозирование реагентов осуществляется с помощью комплекса реагентного хозяйства (КРХ).

Тип и доза применяемых реагентов зависит от качественных характеристик сточных вод и определяется при проведении лабораторных опытов.

Флотаторы и флотационный метод

Значительную часть комплексов очистки сточных вод составляют флотаторы. Они необходимы для удаления мелких нерастворимых частиц, которые остаются в жидкой среде после отстойников и фильтров.

Одним из наиболее эффективных способов очистки сточных вод от мельчайших примесей является флотационный метод, выполняемый методом флотации.
Такие механизмы чаще используются на очистных сооружениях промышленного назначения.

Принцип работы флотационных установок

Флотация – это метод очистки загрязненных сточных вод от мусора, который осуществляется путем всплытия его на поверхность.

Во время этого процесса в стоки добавляется специальный деспергенный воздух, который проявляет гидрофильные или гидрофобные свойства под действием мельчайших частиц примесей.

Принцип работы флотатора выглядит следующим образом:

  1. в специальном устройстве (электрофлотаторе) стоки проходят через рабочую камеру;
  2. потоки насыщаются рассеянным воздухом;
  3. примеси вступают в контакт с пузырьками кислорода (гидрофобные частицы приближаются к пузырьку воздуха, слой воды между ними постепенно истончается и исчезает, в результате чего образуется комплекс гидрофобных частиц, представляющий собой комплекс гидрофобной частицы с пузырьком газа);
  4. в результате взаимодействия на поверхности воды образуется слой пены;

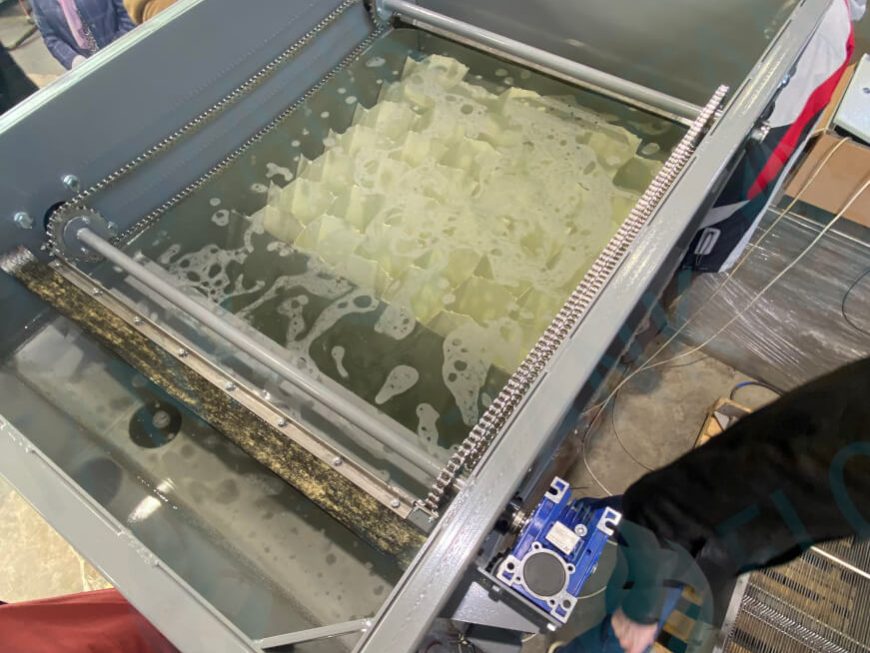

  5. по мере образования пенный слой удаляется с поверхности очищаемой жидкости специальным грабельным устройством.

Очистка сточных вод методом флотации

В большинстве случаев флотационный метод очистки используется для очищения:

  • жиров;
  • загрязнения нефтью;
  • нефтепродуктов;
  • поверхностно-активных веществ;
  • примесей органических веществ.

Устройство флотатора

Примерная схема устройства флотатора выглядит так:
  • емкость с насосом смешивания кислорода с водой и реагентами (в нее загоняется воздух, который насыщает воду с образованием подходящих по размеру пузырьков);
  • из емкости смешения смесь воды и воздуха перегоняется в основной резервуар (флотокамера или танк флотации), оснащенный клапаном для выпуска избыточного воздуха;
  •  в основной резервуар поступают стоки, прошедшие механическую очистки;
  • за счет нагнетания водовоздушной смеси в танке запускается процесс флотации (смесь распространяется по всему объему и собирает примеси);
  • пузырьки поднимаются на поверхность, образуя пену;
  • очищенная сточная вода выпускается с помощью выводных труб;
  • по мере накопления пена удаляется с помощью механических установок;
  • после вывода очищенная вода попадает в дегазатор с барботажным слоем жидкости для удаления избыточного кислорода (который отводится в емкость смешения по «возвратной» трубе).

Модельный флотационных установок серии TEREK

Наименование Производительность, м3/ч. Длина, мм. Ширина, мм. Высота, мм. Масса установки не более, кг. Масса установки в снаряженном состоянии, залитой водой, кг. Установленная мощность, не более, кВт. Напряжение питания, В.
TEREK-01 1 1350 1100 1370 540 1600 2,32 3~380
TEREK-03 3 2370 1450 2300 1100 3900 5,92
TEREK-05 5 2300 1760 2450 1900 5800 6,1
TEREK-10 10 2990 2350 2454 3000 11500 10
TEREK-20 20 4500 2350 2500 3500 18000 13,5
TEREK-50 50 6900 2363 2500 5030 28000 19
TEREK-75 75 8260 2500 2550 6700 32500 25
TEREK-100 100 10900 2500 2500 10000 48000 35

Виды флотационных установок

Из основных вариантов флотационных установок можно выделить:

1. На жидкости создается пленочный слой, на который налипают нерастворимые элементы грязи.

2. Пенистая – в жидкость нагнетают газы и пенообразующие реагенты. Газовые капсулы притягивают к себе и доставляют наверх нерастворимые вещества. Химикаты необходимы для устойчивости пенистой шапки, которая удаляется механически. Затем она сгущается и проходит фильтрацию.

3. Маслянистая – капли масел стремятся вверх, забирая по пути взвеси. После этого масляный слой убирают и очищают.

Чаще всего в очистных комплексах используется принцип пенистой флотации. Этот вариант избавления от загрязняющих веществ наиболее эффективен.

Преимущества флотационного метода

К преимуществам флотационного метода относится:

  • низкая стоимость;
  • простота конструкции;
  • высокая степень очищения;
  • высокая скорость очистки;
  • возможность очищения вод от нефтепродуктов.

Флотационные системы представляют собой специализированные установки, используемые для процесса флотации, который широко применяется в области очистки воды и сточных вод. Флотатор, или флотационная установка, является основным компонентом данной технологии, обеспечивающей эффективное удаление различных загрязнений из водных сред. Флотация — это процесс, при котором воздушные пузырьки приводят к образованию пены, в результате чего загрязнения поднимаются на поверхность и могут быть удалены.

Флотационные установки для очистки воды играют важную роль в промышленности, позволяя удалять различные типы загрязнений, такие как масла, жиры, твердые частицы и другие вещества, которые могут быть опасны для окружающей среды. Напорные флотаторы используются для повышения эффективности процесса флотации и обеспечения более высокой производительности системы очистки воды.

Схема флотационной установки включает различные компоненты, такие как импеллеры, насосы, сатураторы, а также системы фильтрации, которые обеспечивают оптимальную работу всей системы. Монтаж фильтровального оборудования компания Ален М специализируется на профессиональной установке флотационных и фильтровальных систем, обеспечивая эффективное функционирование и долгосрочную работоспособность данных установок.

Коагулянт и флокулянт играют важную роль в процессе флотации, обеспечивая агрегацию и образование больших частиц, что упрощает процесс их удаления. Метод флотации широко используется в различных отраслях, таких как промышленность, коммунальное хозяйство, и производство питьевой воды, благодаря своей эффективности в удалении загрязнений и обеспечении высокого качества воды.

  1. Что такое флотационная установка и каков ее принцип работы?Флотационная установка – это специализированное оборудование, используемое для удаления загрязнений из воды или сточных вод путем процесса флотации. Основной принцип работы заключается в образовании пены, которая поднимает загрязнения на поверхность, где их легче удалить.
  2. Какие преимущества предоставляет использование флотационной установки в процессе очистки воды?Использование флотационной установки позволяет эффективно удалять различные типы загрязнений, включая масла, жиры, твердые частицы и другие вещества, что способствует улучшению качества воды и соблюдению экологических стандартов.
  3. Как осуществляется техническое обслуживание флотационной установки?Техническое обслуживание флотационной установки включает регулярную очистку и проверку состояния компонентов, регулировку параметров работы, а также замену изношенных деталей. Регулярное техническое обслуживание помогает поддерживать высокую производительность и эффективность установки.
  4. Какие существуют основные типы флотационных установок и в каких отраслях они применяются?Существует несколько типов флотационных установок, включая диссольвированный воздух, напорный и комбинированный типы. Они широко применяются в промышленности, водоочистных сооружениях, сточных очистных сооружениях и других отраслях, где требуется эффективная очистка воды.
  5. Каковы основные параметры, влияющие на эффективность работы флотационной установки?Основными параметрами, влияющими на эффективность работы флотационной установки, являются интенсивность смешивания, дозирование реагентов, продолжительность процесса флотации и качество очищаемой воды. Регуляция этих параметров позволяет достичь оптимальной производительности и качества очистки воды.

Возможное дополнительное оборудование.

Флокулятор

Комплекс приготовления реагента.

Емкость для шлама с автоматическим удалением шлама

Область применения

Флотационные установки используются в основном в системах очищения на производствах:
  • коммунальные очистные сооружения;
  • мясо-молочные комбинаты;
  • птицефабрики;
  • консервные заводы;
  • маслозаводы и жировые производства;
  • нефтегазовая отрасль.
  • На горнодобывающих производствах такой метод часто используется для обогащения породы.

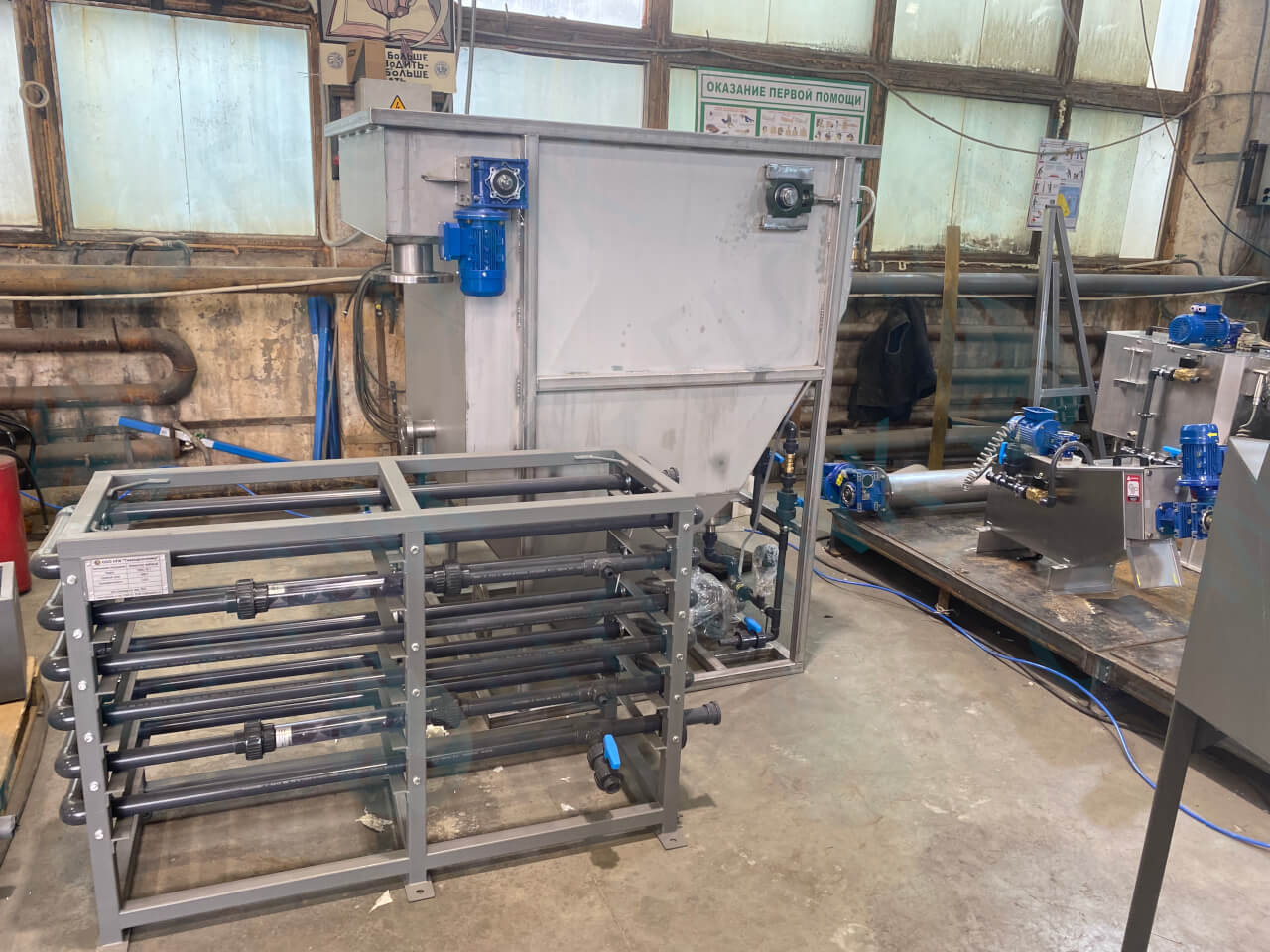

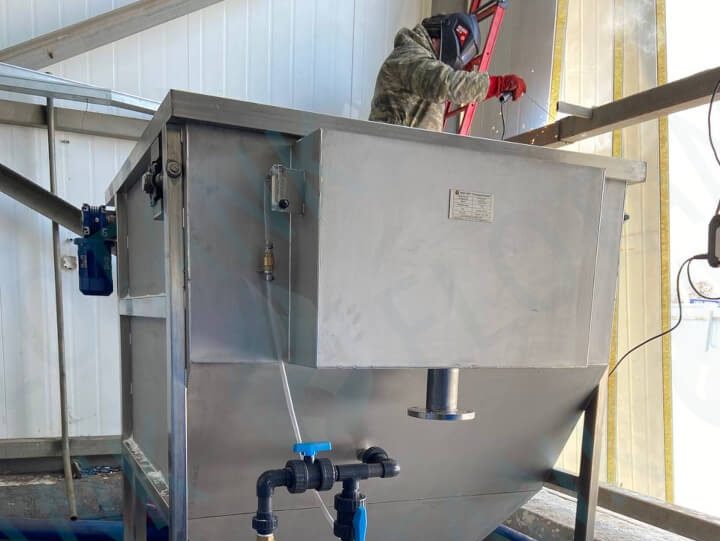

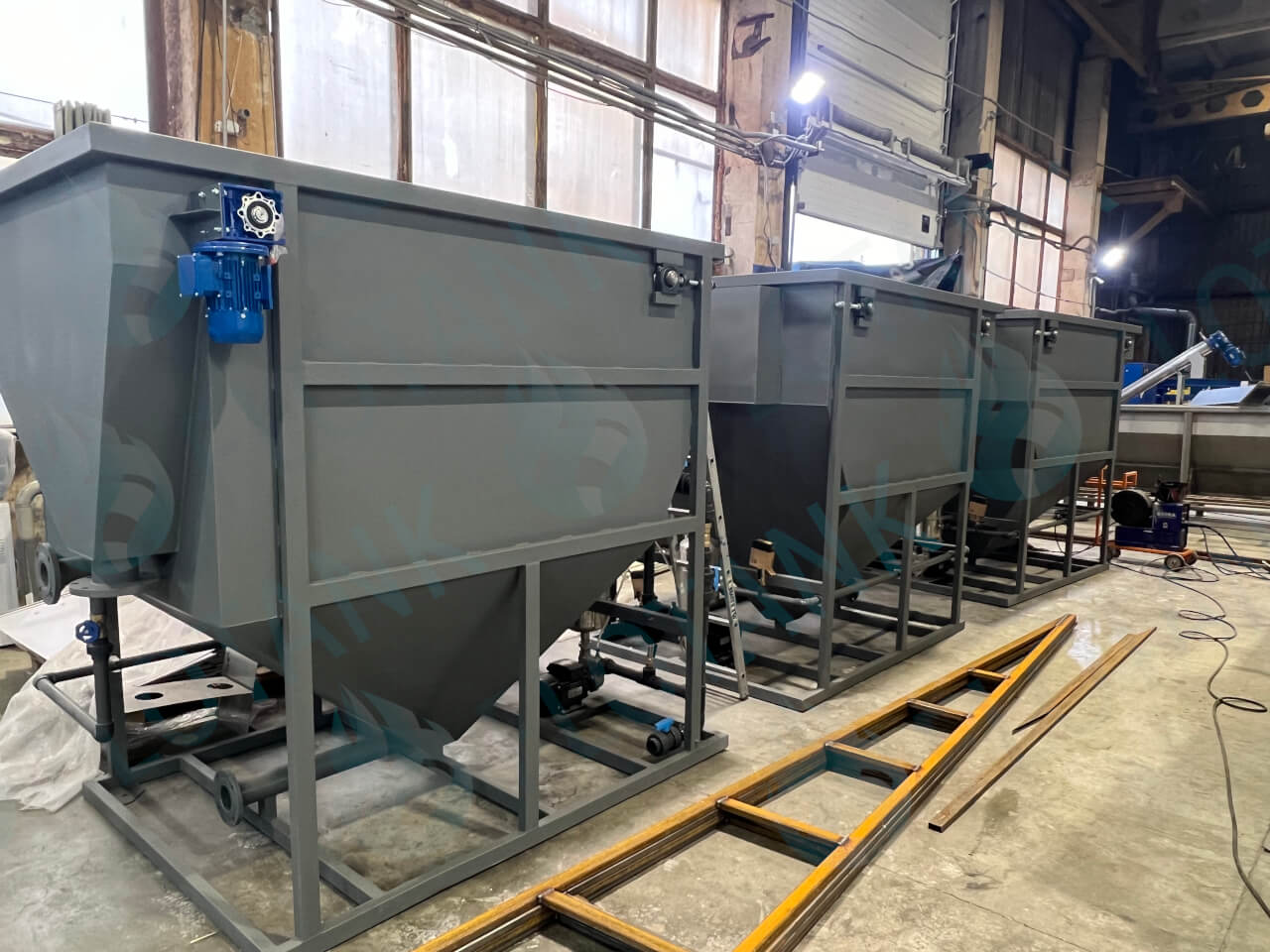

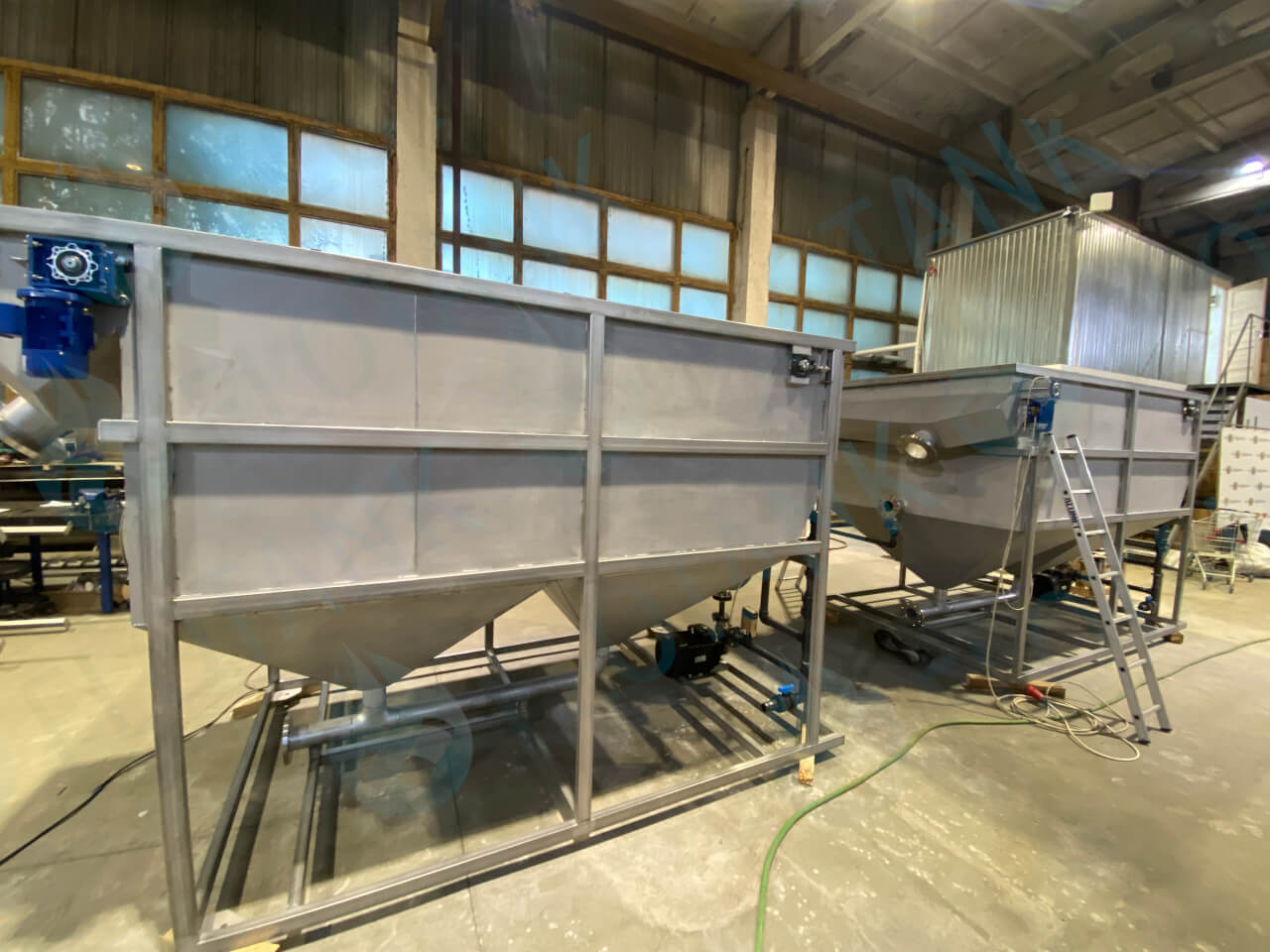

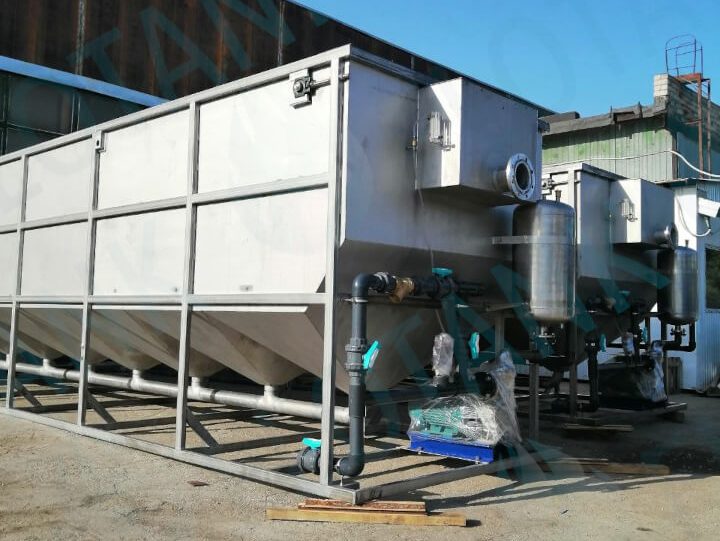

Фото
